如何建立BOM（物料清單）
來源：本站 時間：2020/03/19
廚師制作食譜。 硬件工程師創建BOM（物料清單）。 BOM是構建產品的成分列表。

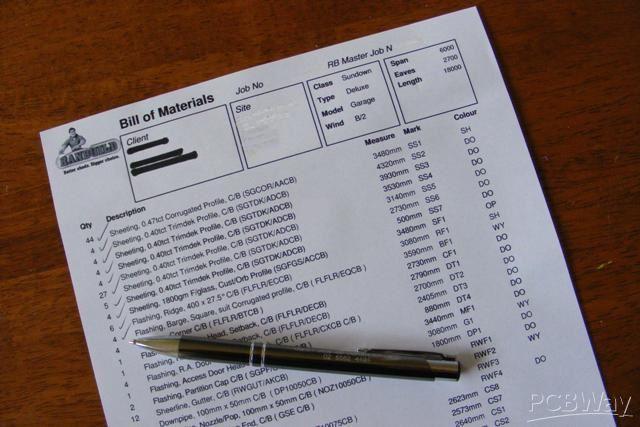

什么是物料清單（BOM）？
物料清單（BOM），作為構建產品的基礎。 它是整個過程中使用的一組基本數據。 結構良好的BOM清楚地傳達了構建產品所需的所有技術成分。
根據這些信息，可以確定：
-
采購材料的交貨時間
-
銷售成本（COGS）
-
制造過程
-
裝配設計的質量
-
供應鏈穩健
-
現金流量要求
物料清單（也稱為物料清單或物料清單）是創建產品所需的零件，物料，組件和其他物料的完整清單，以及收集和使用所需物料所需的說明。 所有制造產品的制造商，無論其行業如何，都可以通過創建物料清單（BOM）來開始。
由于物料清單匯集了各種產品信息，因此通常會有多個學科（設計和工程，文檔控制，操作，制造，采購，合同制造商等）使用BOM記錄中包含的數據來獲取工作做得對。 實際上，工程師和制造商非常依賴BOM，他們自己的特殊子集稱為工程法案或材料（EBOM）和制造物料清單（MBOM）。 BOM可以指導零件采購，外包和制造等業務活動的積極成果，因此創建組織良好，正確且最新的BOM非常重要。
什么包含在有效的物料清單中
有效的BOM不必由復雜的軟件生成 - 它可以像Excel電子表格一樣簡單。
物料清單通常分為幾類。
分類使您，您的同事和供應商可以輕松地在BOM中找到他們需要的內容。 例如，PCBA（印刷電路板組件）制造商只關心PCB和需要表面安裝到電路板上的元件 - 通常不需要為早期的原型制造采購封裝元件。
由于BOM的主要功能之一是確保產品構建正確，因此最好在BOM記錄中包含特定的產品數據。 無論您是要?jiǎng)?chuàng)建第一個物料清單還是正在尋找改進材料清單創建方法的方法，此處都是要包含在BOM記錄中的高級信息列表：
-
物料清單級別 - 為每個零件或組件分配一個數字，以詳細說明它在BOM的層次結構中的位置。 這使得任何了解BOM結構的人都可以快速解讀BOM。
-
零件號 -為每個零件或裝配件分配零件號，以便快速參考和識別零件。 制造商通常選擇智能或非智能部件編號方案。 無論您使用哪種方案，請確保避免為同一部件創建多個部件號。
-
零件名稱 - 記錄每個零件或裝配體的唯一名稱。 這有助于您更輕松地識別零件。
-
階段 - 記錄每個部分在其生命周期中處于什么階段。 對于生產中的零件，通常使用“生產中”這樣的術語來表示零件的階段。 尚未批準的新零件可分為“未發布”或“設計中”。 這在新產品介紹（NPI）期間很有用，因?yàn)樗梢宰屇p松跟蹤進度并創建切合實際的項目時間表。
-
說明 - 提供每個部件的詳細說明，以幫助您和其他人區分相似部件并更輕松地識別特定部件。
-
數量 - 記錄每個組件或子組件中使用的零件數量，以幫助指導采購和制造決策和活動。
-
計量單位 - 分類將使用或購買零件的測量。 通常使用“每個”，但是英寸，英尺，盎司和水滴等標準尺寸也是合適的分類。在所有類似的零件類型中保持一致，因?yàn)檫@些信息將有助于確保采購正確的數量并將其交付到生產線。
-
采購類型 -文檔如何購買或制造每個零件（即現成或按規格制造），以提高制造，計劃和采購活動的效率。
-
參考標志 - 如果您的產品包含印刷電路板組件（PCBA），您應該包括參考標志，詳細說明零件在BOM中適合電路板的位置。 在BOM中捕獲此信息可以節省時間并幫助您避免混亂。
-
BOM備注 -捕獲其他相關注釋，以便將與BOM交互的每個人放在同一頁面上。
在BOM中記錄所有這些信息將使業務活動和制造任務成為目標。
批準的制造商
合適的工廠將要求為每個部件指定允許的制造。 這通常被稱為“AVL”或批準的供應商列表。 制造商不是經銷商（即Digikey，Mouser，Avnet）; 制造商是制造零件的實際公司。 例如，電容器可以由TDK，Murata，Taiyo Yuden，AVX，Panasonic，Samsung等制造。您會驚訝地發現我多次檢查過BOM列表“Digikey”或其他經銷商作為制造商一部分。
雖然對于制造電容器的人來說瑣事可能顯得愚蠢，但在某種情況下，元件的制造商很重要 - 即使對于不起眼的電容器也是如此。 例如，盲目地用開關穩壓器上的濾波電容代替，即使替代品具有相同的額定電容和電壓，也會導致操作不穩定甚至電路板著火。
當然，有時候一個人對制造商真正不敏感，在這種情況下，我會在BOM上標記為“任意/開放”的AVL（特別是對于像上拉電阻這樣的東西）。 這會邀請工廠代表您建議他們的首選供應商。
公差，成分和電壓規格
對于標記為“任意/打開”的被動組件，應始終在BOM中指定一些關鍵參數，以確保購買正確的部件：
-
對于電阻器，應至少指定容差和功率。 1k，1％1 / 4W碳電阻器與1k，5％1W線繞電阻器的野獸截然不同！
-
對于電容器，應至少指定容差，額定電壓和介電類型。 對于特殊應用，還需要指定某些參數，如ESR或紋波電流容差。 與10uF，X7R [陶瓷]，20％16V電容相比，10uF，電解，10％50V電容在高頻下具有非常不同的性能。
-
電感器具有足夠的專業性，因此不建議將它們留作“任何/開放”。 對于功率電感器，核心成分，DCR，飽和度，溫升電流是基本參數，但也沒有像電阻器和電容器那樣的外殼標準。 此外，可能對電路性能產生重大影響的重要參數，如屏蔽和灌封，通常隱含在部件號中; 因此，最好只是簡單地完全指定電感，而不是讓它任何/開放。 RF電感器也是如此。
電子元件外形
完全指定組件的形狀因子或“包類型”始終很重要。 指定不正確或未指定的封裝參數可能導致裝配錯誤。 除了EIA或JEDEC封裝代碼（0402,0805，TSSOP等）之外的基本參數，還需要考慮以下其他一些事項：
-
對于SMT封裝，元件的高度可以變化，特別是對于大于1206的封裝或電感器。 如果電路板插入緊密的外殼，請注意。
-
對于通孔封裝，應始終指定引腳間距和元件高度。
-
對于IC，請嘗試指定與封裝對應的通用名稱，而不僅僅是制造商的內部代碼（例如，TI“DW”類型封裝代碼對應于SOIC）。 這是一個很好的一致性檢查，可以防止錯誤。
-
擴展部件號
設計師通常認為使用縮寫的部件號。 7404就是一個很好的例子。古老的7404是一個六角形逆變器，已經使用了幾十年。 由于其無處不在，術語“7404”可用作逆變器的通用術語。 但是，在進行生產時，必須指定包類型，制造商和邏輯系列之類的東西。 完整的部件號可能是74VHCT04AMTC，它規定了由Fairchild Semiconductor制造的逆變器，來自“VHCT”系列，采用TSSOP封裝，以管形式發貨。 額外的字符非常重要，因?yàn)樾〉淖兓赡軐?dǎo)致很大的問題，例如引用和訂購錯誤的封裝設備（以及隨后被一堆不可用的部件卡住），或者細微的可靠性問題。 實際上，由于錯誤地將“VHC”替換為“VHCT”邏輯系列部分，我遇到了一個問題。 這將逆變器的輸入閾值從TTL切換到CMOS邏輯兼容，并且導致一些單元對輸入信號具有不對稱響應。 幸運的是，我在生產過程中遇到了這個問題，避免了大量的潛在返工或更糟糕的回報。
這是另一個例子，說明如何丟失幾個角色可能會花費數千美元。 LM3670開關穩壓器的完整規格部件號可能是LM3670MFX-3.3 / NOPB。 值得注意的是，如果省略/ NOPB，則部件號仍然有效且可訂購 - 但對于使用含鉛焊料的版本。 對于出口到歐盟等需要符合RoHS標準（即無鉛等）的地區的產品而言，這可能是災難性的。 一個更微妙的問題是零件號中的“X”。 帶有“X”的零件編號帶有3,000個卷軸，而缺少“X”的零件帶有1,000個卷軸。 雖然許多工廠會質疑/ NOPB遺漏（因?yàn)楣S通常在購買零件時裝配RoHS文件），但他們很少會將卷軸數量標記為問題。 但是，您關心卷軸數量，因?yàn)槿绻恍枰?,000件，包括部件號中的X意味著您將需要支付2,000件額外的件，而您不需要。 或者，如果您正在進行更大規模的生產運行并省略X，那么您可能需要為相同購買數量的卷軸數量的三倍付運費。 無論哪種方式，工廠都會嚴格按照規定報出零件，如果您不注意卷軸數量，可能會錯失成本節省。 最重要的是，每個數字和字符都很重要，缺乏對細節的關注可能會花費真金白銀！
